KATO Аксесоари
Аксесоарите за моторно задвижвани кабелни барабани KATO включват редуктор, магнитен съединител, токоснемател (slipring), направляващи и монтажни елементи. Те осигуряват сигурно и подредено енергийно и сигнално захранване на подвижни машини и кранове. Проектират се и се интегрират от BUNO според конкретната инсталация.
- Конструкция по VDE и международни стандарти
- Спирачен електродвигател + коничен редуктор + магнитен съединител
- Slipring за непрекъснато захранване до 690 V AC / 900 V DC
- Здрава стоманена рама с епоксиден грунд и покритие RAL 7031
- Водачи и обтегачи за равномерно и контролирано навиване на кабела
- Богата гама за различни диаметри барабани, кабели и мощности
- Пълна съвместимост с системи BKB, KATO, DEMYKS и LIFTKET
- Местна поддръжка и резервни части от BUNO
Описание

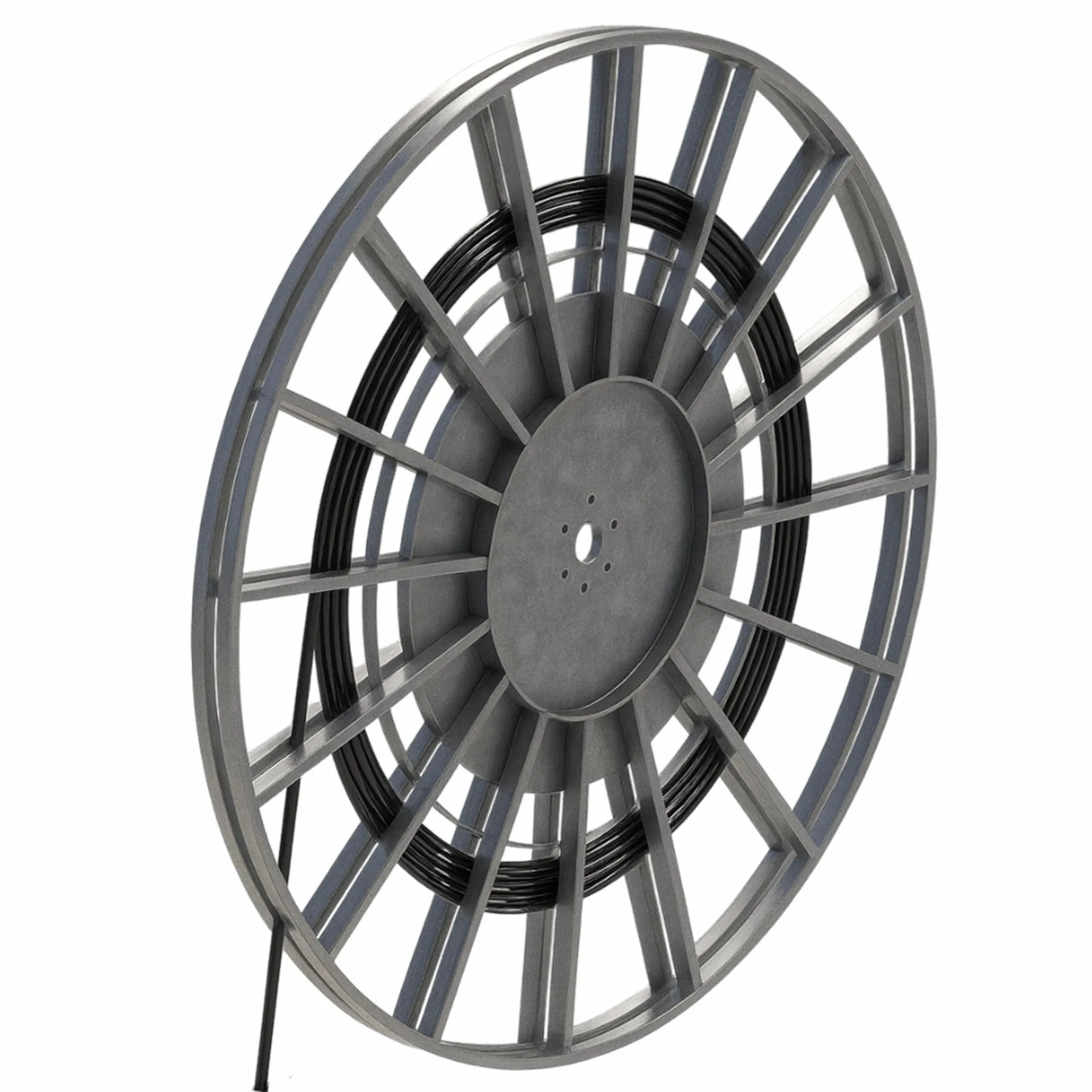

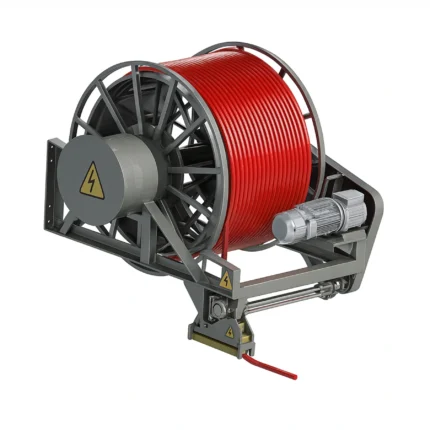

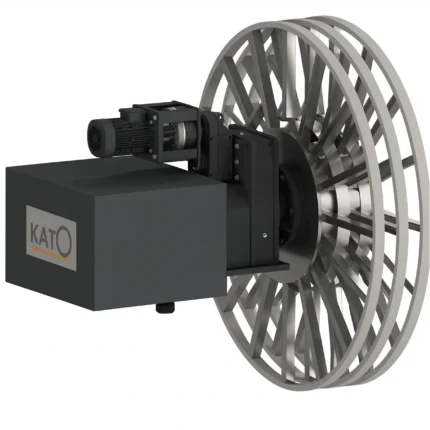

Аксесоари за моторно задвижвани кабелни барабани KATO
Аксесоарите за моторно задвижвани кабелни барабани KATO обхващат целия „пакет“ около барабана – задвижващ мотор с редуктор и магнитен съединител, токоснемател (slipring), стоманена носеща рама, ролки и системи за направляване и обтягане на кабела.
Комбинацията от спирачен електродвигател, коничен редуктор и магнитен съединител осигурява стабилен въртящ момент и постоянно опъване на кабела, без резки удари и приплъзване. Slipring модулът позволява захранването и управляващите сигнали да се предават надеждно, докато барабанът се върти.
Здравата стоманена конструкция с епоксиден грунд и покритие RAL 7031 е проектирана за тежки индустриални условия – кранове, трансферни колички, автоматизирани линии и складови системи. Благодарение на широката гама размери и конфигурации, BUNO може да адаптира аксесоарите KATO към конкретния ход, сечение на кабела и работна среда на клиента.
Области на приложение
- Мостови, портални, монорелсови и въртящи се кранове
Енергийно и управляващо захранване по дълги ходове. - Пристанищни кранове и тежки повдигателни съоръжения
RMG/RTG кранове, корабни кранове и кейови инсталации с интензивна работа. - Минна, тунелна и строителна техника
Електрически багери, лентови транспортьори, телескопични платформи и друга подвижна техника. - Вътрезаводска автоматизация и трансферни колички
Таванни/подови конвейери, автоматични колички, въртящи маси и телескопични механизми. - Автоматизирани складове и роботизирани системи
AS/RS системи, роботни клетки и въртящи станции, където е необходимo надеждно кабелно захранване на подвижни оси.
Интеграция с други продукти
Аксесоарите KATO се проектират така, че да работят в пълна синергия с останалите решения на BUNO:
- С ALUBKB / BKB леки кранови системи – обща линия за подем и кабелно захранване
- С LIFTKET електрически верижни телфери – надеждно водене и защита на силови и управляващи кабели
- С DEMYKS системи за повдигане и релсови превозни средства – централизирано енергийно захранване за най-тежките приложения
- По този начин клиентът получава завършена система, в която подемът, вътрешнозаводският транспорт и енергийното захранване са решени от един партньор – BUNO.
Каталог на аксесоари за KATO моторни кабелни барабани (MKT / VFD)

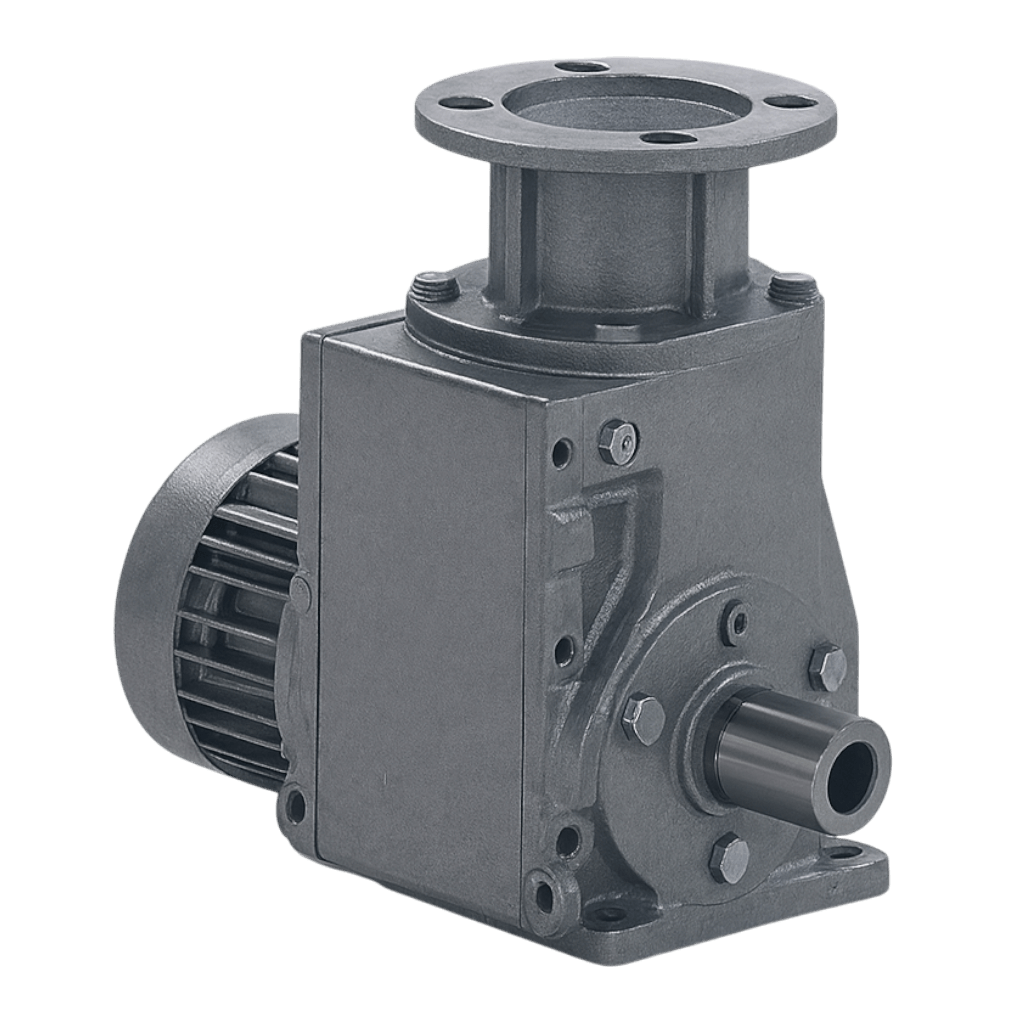

1. Редуктор
Намалява оборотите и увеличава въртящия момент, за да осигури правилна скорост на навиване и необходимата тяга на барабана.
2. Магнитен съединител (магнитна муфа)
Поддържа контролирано опъване на кабела; при резки натоварвания приплъзва и защитава двигателя, редуктора и самия кабел.
3. Защитен кожух на каплина (клетка на съединителя)
Предпазен кожух, който защитава зоната на съединителя/муфата от външни влияния и осигурява безопасност при обслужване.
4. Електродвигател (с електромагнитна спирачка – при нужда)
Задвижва барабана; при мотор със спирачка предотвратява неконтролирано развиване при отпадане на захранването.
5. Плъзгащ пръстен (slip ring) / токоснемателен пръстен
Осигурява непрекъснато предаване на захранване, управление и сигнали, дори при въртене на барабана.
6. Ремъчна шайба (шкив)
Използва се при ремъчна предавка за предаване на движение и настройка на предавателното отношение.
7. Монтажно шаси / носеща рама (свързваща конструкция)
Носеща конструкция за надеждно закрепване на барабана, мотор-редукторния възел и допълнителните компоненти към машината.

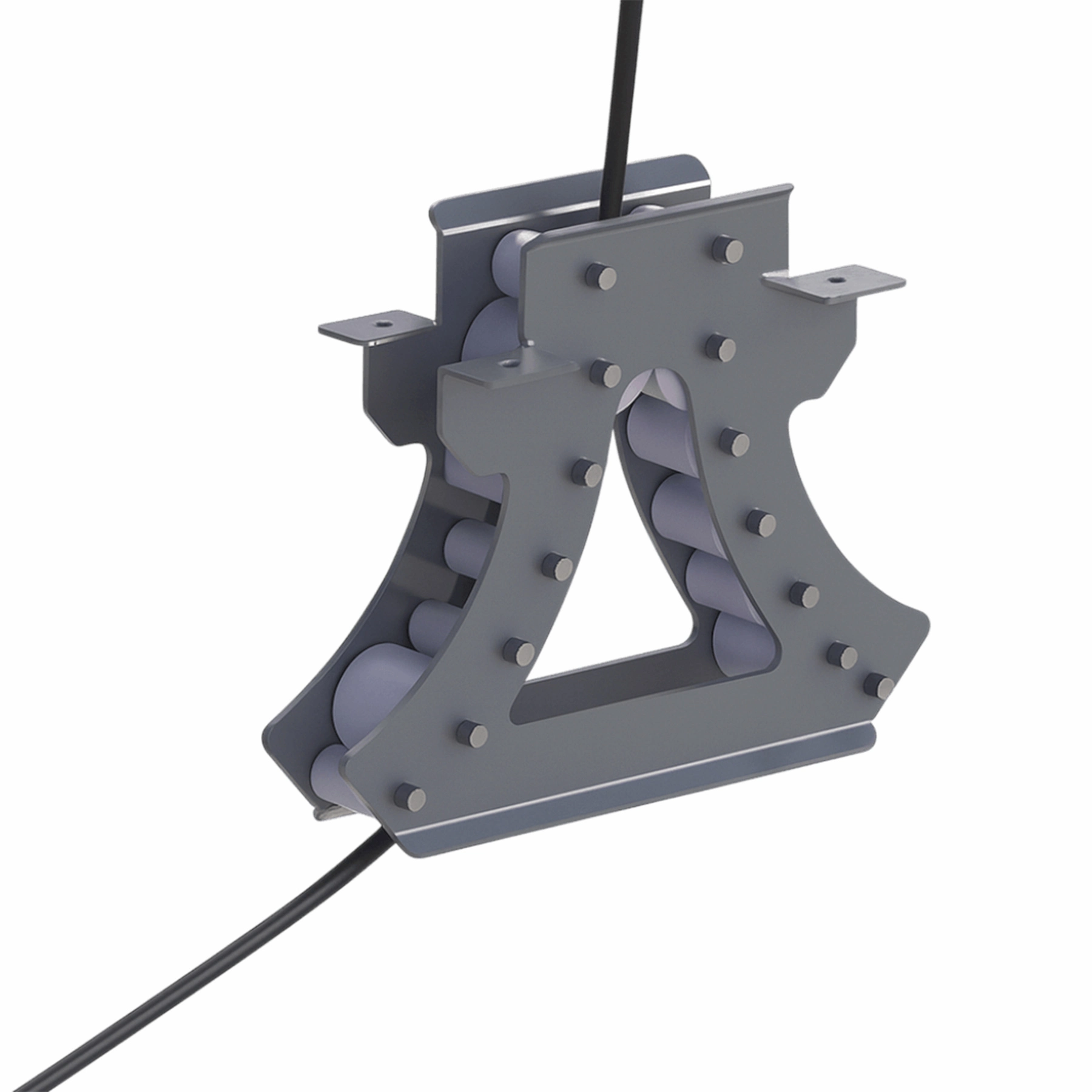

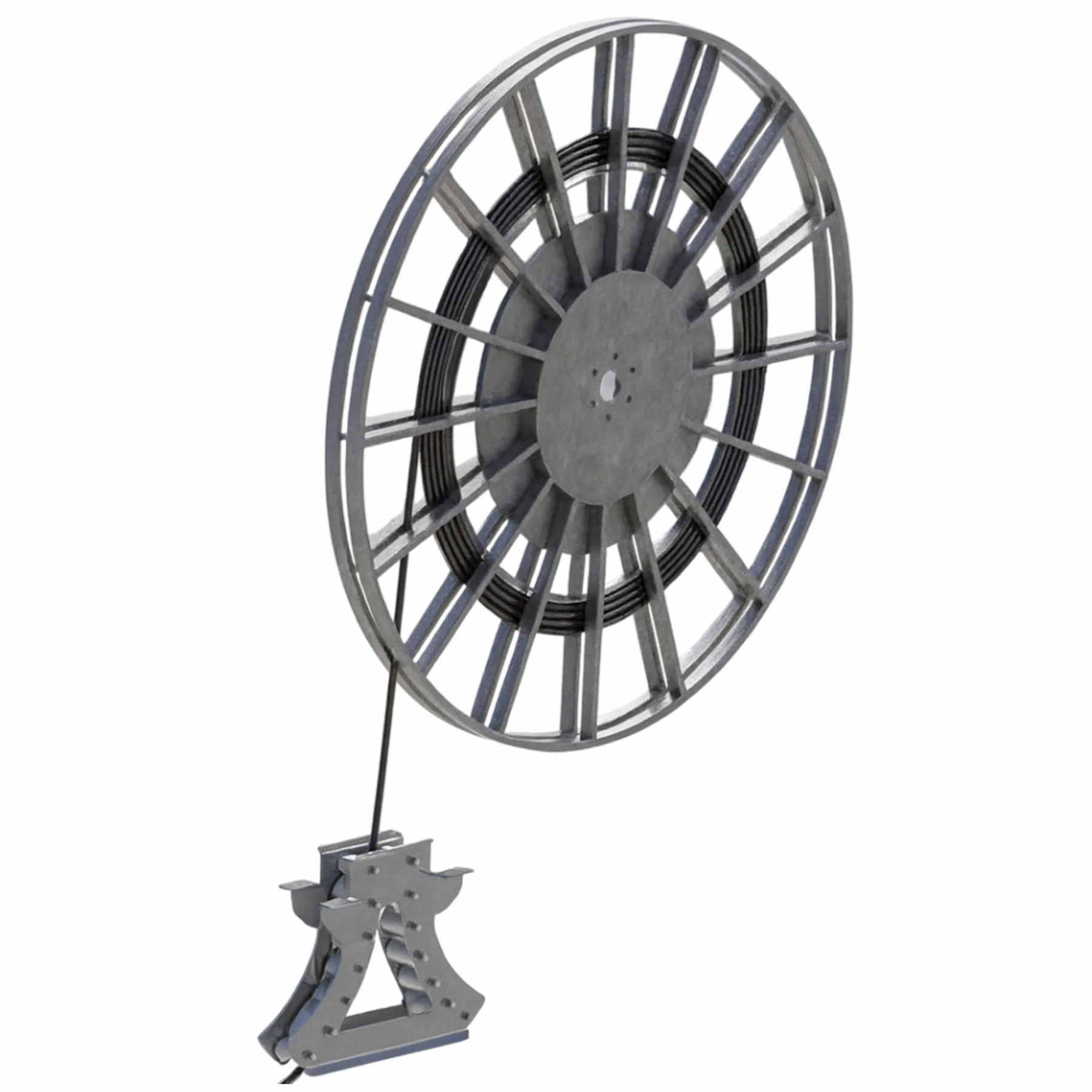

8. Кабелен водач / направляващ механизъм
Направлява кабела за равномерно навиване; намалява кръстосано навиване и „натрупване“ в една зона.
9. Захранващ кабел / управляващ кабел (по проект)
Кабели за захранване и/или управление/сигнали; конфигурацията на барабана се определя според сечение, външен диаметър и тегло (kg/m).
